帶鋼等其它金屬帶材為現代生活容器及其它金屬包裝的主要原材料，由于其生產工藝及環境的因素，帶鋼表面很容易出現針孔、邊裂、浪邊等瑕疵，后期制成容器之后造成產品嚴重的質量問題。由于帶鋼生產速度快、孔洞小，傳統的人眼無法在線對帶鋼針孔進行在線檢測，賽默斐視SIMV帶鋼針孔檢測系統能夠在帶鋼高速運行的同時，進行在線檢測，及時的發現針孔并報警，杜絕針孔不良品的漏檢。帶鋼針孔在線檢測系統，成為現代帶鋼企業生產質量在線控制不可或缺的一部分。

　　【檢測原理】

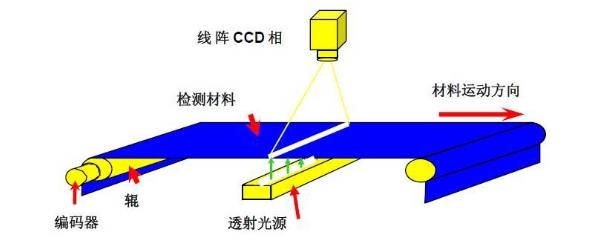

　　系統通過強光透射的打光檢測方式進行系統拍攝。系統采用高亮的工業LED線性聚光冷光源在穩定運行的鋼帶的下方貼近鋼帶(不接觸)進行照射(通過強光透過孔光的發散效應，光越強，光的發散效應越強，檢測精度越高)，CCD相機在鋼帶的另外一側進行同步掃描，當鋼帶表面出現孔洞、邊裂時，相機采集到透過孔洞的光的成像圖片，通過灰階差異的對比來發現孔洞。同時通過SIMV針孔圖像分析軟件來精確的計算出針孔的大小、面積、直徑、分布的位置等信息。

　　【技術參數】

檢測對象	鍍錫板、鍍鋅板、鍍鉻板、馬口鐵、冷軋板、熱軋板等
典型瑕疵	針孔、邊裂、浪邊等瑕疵
檢測速度	Max:800m/min
檢測幅寬	適應任意幅寬（根據生產線進行定制）
檢測精度	0.1mm~1mm（取決于相機數量、產線幅寬及車速）
瑕疵標識	自動聲光報警、截取當前瑕疵的圖片及實時X、Y坐標瑕疵分布圖顯示
歷史記錄	根據批次號自動記錄每一卷帶鋼瑕疵的圖片、大小、分布位置等信息

　　【瑕疵圖片】

　　【系統功能】

　　(1)精確的瑕疵地圖(X、Y坐標)定位顯示模塊;

　　(2)自動聲光報警，并顯示當前及前后10個瑕疵的瑕疵圖像;

　　(3)實時瑕疵信息展示，記錄當前瑕疵的類型、面積(直徑)、橫縱向位置等信息;

　　(4)產品基本信息模塊，記錄產品批次號、型號、規格、班號、操作員等信息(用戶可根據生產情況進行修改);

　　(5)實時的檢測米數檢測米數、報警信息顯示;

　　(6)根據瑕疵面積大小、形狀、灰階差異等特征實現瑕疵的自動分類;

　　(7)周期性、連續性瑕疵的自動報警;

　　(8)自動生成每一卷產品的產品瑕疵記錄，用戶可根據批次號直接查詢;

　　(9)自動換卷，并自動打印每一卷產品信息的質量報表;

　　(10)檢測歷史記錄的自動統計、保存、查詢、調用及打印等功能;

　　(11)長時間、大容量的歷史記錄存儲;

　　(12)產線的自動化聯動、遠程技術服務等;

　　注：軟件功能可根據用戶的不同要求進行特殊功能的定制開發。

　　【現場應用】
