銅箔/鋁箔針孔檢測設備

品牌型號: 賽默斐視
檢測對象: 鋁箔,銅箔等
檢測瑕疵: 針孔、硌痕、油斑、污漬、擦傷、條紋、氣泡、夾雜等
檢測范圍: 根據生產線寬度進行定制(適應任意幅寬)
檢測精度: 0.2mm~1mm(取決于相機數量、產線幅寬及車速)
軟件功能: 根據用戶要求實現完全定制檢測需求
產品介紹

  鋁箔是很薄的鋁,根據國際標準組織定義:厚度范圍從0.2mm到極限的0.006 mm。鋁箔的制造過程,從2mm和4mm板材中軋制處理,在此過程中的鋁胚料,依次冷軋,直到線圈達到所需的厚度。鋁箔對光、氧氣、味道、水分、細菌有很好的隔絕性能,它廣泛用于食品和藥品包裝。在雙軋機過程中,同時分離的兩個箔,可以得到很薄的箔(厚度范圍從6到30µm)。

  由于薄箔的微滲透、生產環境等原因,生產過程中難免會造成的針孔。傳統做法是,在復卷的過程中,安排人工對這些針孔檢測;但是由于人眼會產生疲勞、人眼分辨率有限、人工成本過高等原因,并不能對箔100%目視檢測。為了檢測這些缺陷,許多鋁箔廠商使用了自動檢測儀,賽默斐視的MVI作為專業的鋁箔檢測儀器器,在復卷線上的鋁箔瑕疵檢出率達到98%。

  【檢測原理】

  基于使用的高亮LED和高速工業相機,高亮的LED光束作為光源,當鋁箔上出現針孔的時候,光束穿透鋁箔,高速工業相機作為光傳感器,接收到通過鋁箔箔上針孔的光。這個很小的光產生一個信號告訴系統有個洞,并根據針孔的大小、形狀、亮暗等信息,計算出針孔的類型、面積和實際的坐標位置。

  由于檢測精度、相機感光元大小等原因,工業相機的檢測范圍是有限的。例如,針孔的要求檢測精度要求是0.1毫米,那么一個4k工業相機的檢測范圍不覆蓋超過400毫米;當鋁箔的寬度大于400毫米的時候,這意味著需要使用多個工業相機進行檢測,一般相鄰的工業相機,我們會設計一個15mm的重疊區域,保證了100%的檢出率。下面的圖代表了從正面看到的光源和光學傳感器的排列,每一個光學傳感器之間均有重疊。所需的相機的數量與鋁箔的寬度有關。

  使用高亮LED光源的優點:光束聚焦在一個方向上,而不是在所有方向上。這樣就避免了金屬箔上的光反射和環境光對產品的影響,大大降低了誤報警的風險。

  【技術參數】

檢測對象 鋁箔,銅箔等
典型瑕疵 針孔、硌痕、油斑、污漬、擦傷、條紋、氣泡、夾雜等
檢測速度 Max:500m/min
檢測幅寬 適應任意幅寬(根據生產線進行定制)
檢測精度 0.2mm~1mm(取決于相機數量、產線幅寬及車速)
瑕疵標識 自動聲光報警、截取當前瑕疵的圖片及實時X、Y坐標瑕疵分布圖顯示
歷史記錄 根據批次號自動記錄每一卷鋁箔瑕疵的圖片、大小、分布位置等信息

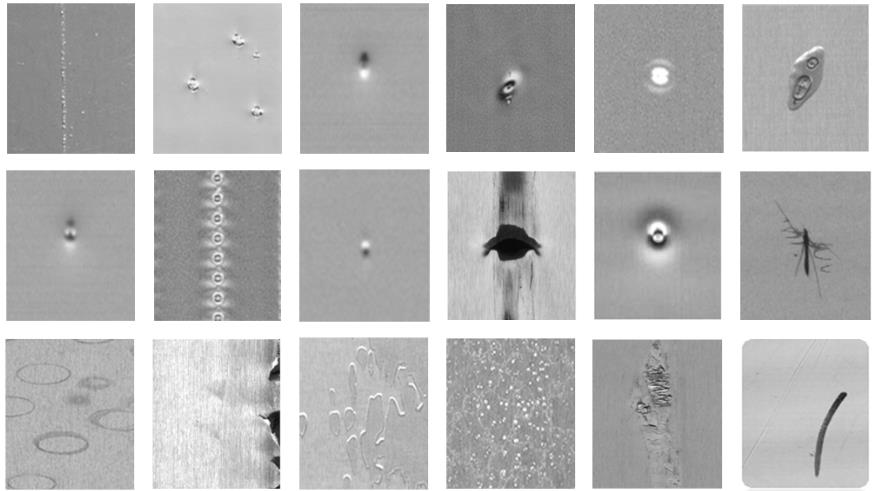

  【瑕疵圖片】

  【系統功能】

  (1)精確的瑕疵地圖(X、Y坐標)定位顯示模塊;

  (2)自動聲光報警,并顯示當前及前后10個瑕疵的瑕疵圖像;

  (3)實時瑕疵信息展示,記錄當前瑕疵的類型、面積(直徑)、橫縱向位置等信息;

  (4)產品基本信息模塊,記錄產品批次號、型號、規格、班號、操作員等信息(用戶可根據生產情況進行修改);

  (5)實時的檢測米數、報警信息顯示;

  (6)根據瑕疵面積大小、形狀、灰階差異等特征實現瑕疵的自動分類;

  (7)周期性、連續性瑕疵的自動報警;

  (8)自動生成每一卷產品的產品瑕疵記錄,用戶可根據批次號直接查詢;

  (9)自動換卷,并自動打印每一卷產品信息的質量報表;

  (10)檢測歷史記錄的自動統計、保存、查詢、調用及打印等功能;

  (11)長時間、大容量的歷史記錄存儲;

  (12)產線的自動化聯動、遠程技術服務等;

  注:軟件功能可根據用戶的不同要求進行特殊功能的定制開發。

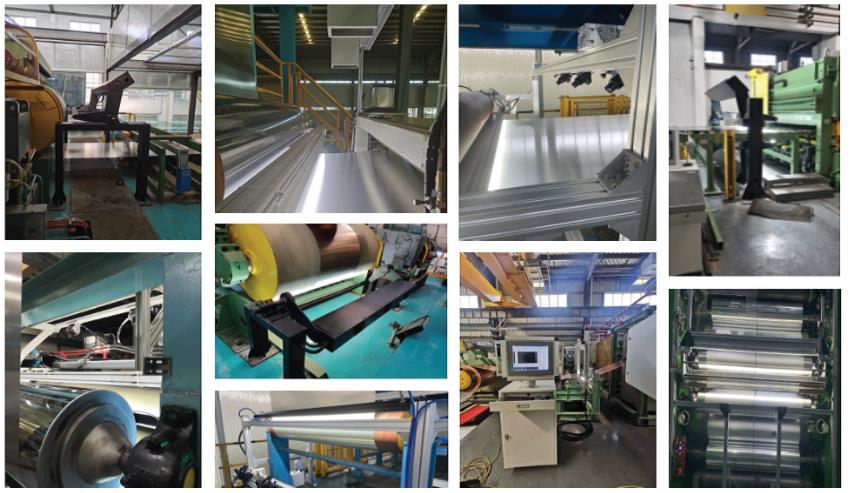

  【現場應用】
